Moku:Delta：获取白皮书《现代宽带射频记录回放解决方案》

点击获取白皮书《现代宽带射频记录回放解决方案》

在现代射频（RF）测试测量场景中，工程师们常提出这样的需求：将真实的电磁环境实时完整地记录下来，并在后续实验复现信号，甚至需要对信号进行在线修改和调整。这个需求看似简单，真正实现却面临诸多挑战，例如：传统宽带记录与回放系统通常功能单一、数据格式封闭，难与现代化标准系统集成，且无法在采集过程中进行实时处理；这类系统价格高昂，动辄需要数十万美元投入。因此，当前很多测试流程仍然停留在“先采集，再离线分析”的模式，既不灵活，也难以支持现代复杂测试场景。

现代射频测试测量方式需要从“传统单功能硬件”向“宽带采集+动态重构+软件定义“演进。工程师们需要一个可实时处理数据且可动态重构的射频信号数据处理平台，它需要兼具高灵活度，符合现代工程标准；既能高速实时记录复杂宽带信号环境，也能在线即时修改场景信号并回放输出以验证接收机性能表现；易于与现有系统集成。

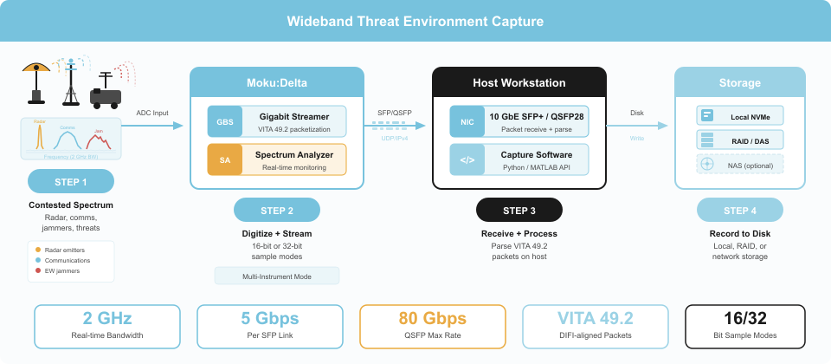

Moku:Delta的高速信号采集记录回放仪（Gigiabit streamer）为现代射频测试测量提供了一种全新的解决方案，单台设备实现信号采集-处理-回放-注入的闭环测试流程。信号数据通过标准以太网架构进行实时双向传输，采用基于 UDP/IPv4 的 VITA 49.2（DIFI）标准协议，可以低延时、确定性的传输速率在 Moku:Delta和标准合规主机之间进行实时采集、传输和回放。无需专用驱动，也不受厂商硬件封闭生态限制。在多仪器并行模式下，与 Moku 其他仪器协同并行，结合 API ，让“实验-分析-迭代”成为可复现的自动化脚本流程。

Moku:Delta 产品亮点

• 多通道高速采集与回放：支持最高 4 通道射频信号的同时采集与回放，并可在多仪器并行模式下扩展，实现更多通道的协同工作。

• 高吞吐双向数据流传输：支持最高 5 GSa/s、80 Gbps 数据流传输，并可在同一接口上同时进行发送与接收，满足宽带信号实时传输需求。

• 实时采集、处理与分析一体化：具备 8 通道模拟输入输出，支持多仪器同步并行，实现实时数据采集、信号处理与分析，覆盖采集、记录、回放等典型测试必备流程。

• 高精度同步与低相噪基准：集成1ppb OCXO, VCXO和GNSS模块，实现极低相噪和高同步精度，适用于对时钟同步一致性要求严苛的测试场景。

• 宽频覆盖与实时频谱分析：支持拓展至 6 GHz 频率范围覆盖，可实现 0–2.5 GHz 实时频谱分析，满足宽带射频信号观测与分析需求。

• 灵活扩展与仪器重构：支持仪器功能拓展与重构，可根据不同复杂测试需求灵活配置系统能力。

典型应用场景

复杂宽带电磁环境高速采集

构建灵活可控测试信号场景与回放

GPS/GNSS直接注入测试

硬件在环测试（HIL）

从宽带信号的采集，到数据的实时处理，再到测试场景的灵活构建，我们可以看到，测试测量需求的演进方向。它不再围绕单一功能设备，而是逐渐转向以数据流为核心的系统化能力构建。在这样的体系中，记录、分析与回放不再是独立的过程，而是一个可以并行并持续跟随场景演进的闭环流程。从获取数据，到构建场景，再到验证系统，测试的目标正在从还原现实到走向定义现实。对于科研与工程应用而言，这正是Moku作为新一代软件定义测试测量平台的核心价值与技术优势。

复制链接获取完整《现代宽带射频记录回放解决方案》白皮书。
