SR560 低噪声前置放大器

SR560 是一款高性能、低噪声前置放大器，非常适合各种应用，包括低温测量、光学检测和音频工程。

输入

SR560 有一个差分前端，输入噪声为 4 nV/√Hz，输入阻抗为 100 MΩ。完整的噪声系数轮廓如下图所示。SR560 的输入是完全浮动的（BNC 屏蔽不连接到机箱地）。放大器接地和机箱接地均在后面板上提供，以便灵活地将仪器接地。输入偏移归零由前面板电位器完成，可使用小螺丝刀进行操作。

除信号输入外，后面板 TTL 消隐输入可让您快速关闭和打开仪器的增益。这对于防止前端过载很有用。TTL 电平变为高电平后 5 µs 增益关闭，并在 TTL 信号变为低电平后 10 µs 内再次打开。

前置放大器框图

输出

两个绝缘输出 BNC 连接器提供 600 Ω 和 50 Ω 输出。两者都能够将 10 Vpp 驱动到各自的负载中。两个后面板电源输出提供高达 200 mA 的 ±12 VDC，以放大器接地为基准。输出提供干净的直流电源，用作偏置源。

获得

增益可按 1-2-5 顺序从 1 到 50,000 选择。可调节增益功能让您可以将增益指定为任何具有 0.5 % 分辨率的固定增益设置的百分比。增益可以选择性地分配在滤波器之前以优化噪声性能，或在滤波器之后分配以降低对过载的敏感性。

噪声系数

过滤器

SR560 包含两个一阶 RC 滤波器，其截止频率和类型（HPF 或 LPF）可以从前面板进行配置。这些滤波器一起可以配置为 6 或 12 dB/oct 滚降低通或高通滤波器，或 6 dB/oct 滚降带通滤波器。当使用较长的过滤时间常数时，包含一个过滤器重置按钮以缩短仪器的过载恢复时间。滤波器截止频率可以从 0.03 Hz 到 1 MHz 以1-3-10的顺序设置。

电池操作

三个内部可充电铅酸电池可提供长达 15 小时的电池供电操作。当设备连接到线路时，内部电池充电器会自动为电池充电。充电器感应电池状态并相应调整充电速率。两个后面板LED 指示电池的充电状态。当电池放电时，它们会自动与放大器电路断开，以避免电池损坏。

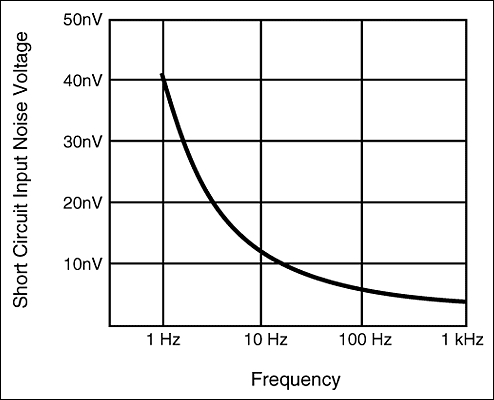

短路输入噪声

无数字噪音

运行 SR560 的微处理器处于“休眠”状态，除非在更改仪器设置的短暂时间间隔内。这确保了没有数字噪声会污染低电平模拟信号。

RS-232 接口

RS-232 接口允许以 9600 波特与 SR560 进行只听通信。一台计算机最多可以控制四个 SR560，每个 SR560 都被分配一个唯一的地址。“Listen”命令指定哪个 SR560 将响应RS-232 线路上的命令。仪器的所有功能（开机除外）都可以通过RS-232接口进行设置。RS-232接口电子器件与 放大器电路光隔离，以提供最大的抗噪性。
