CTC100 — 低温温度控制器

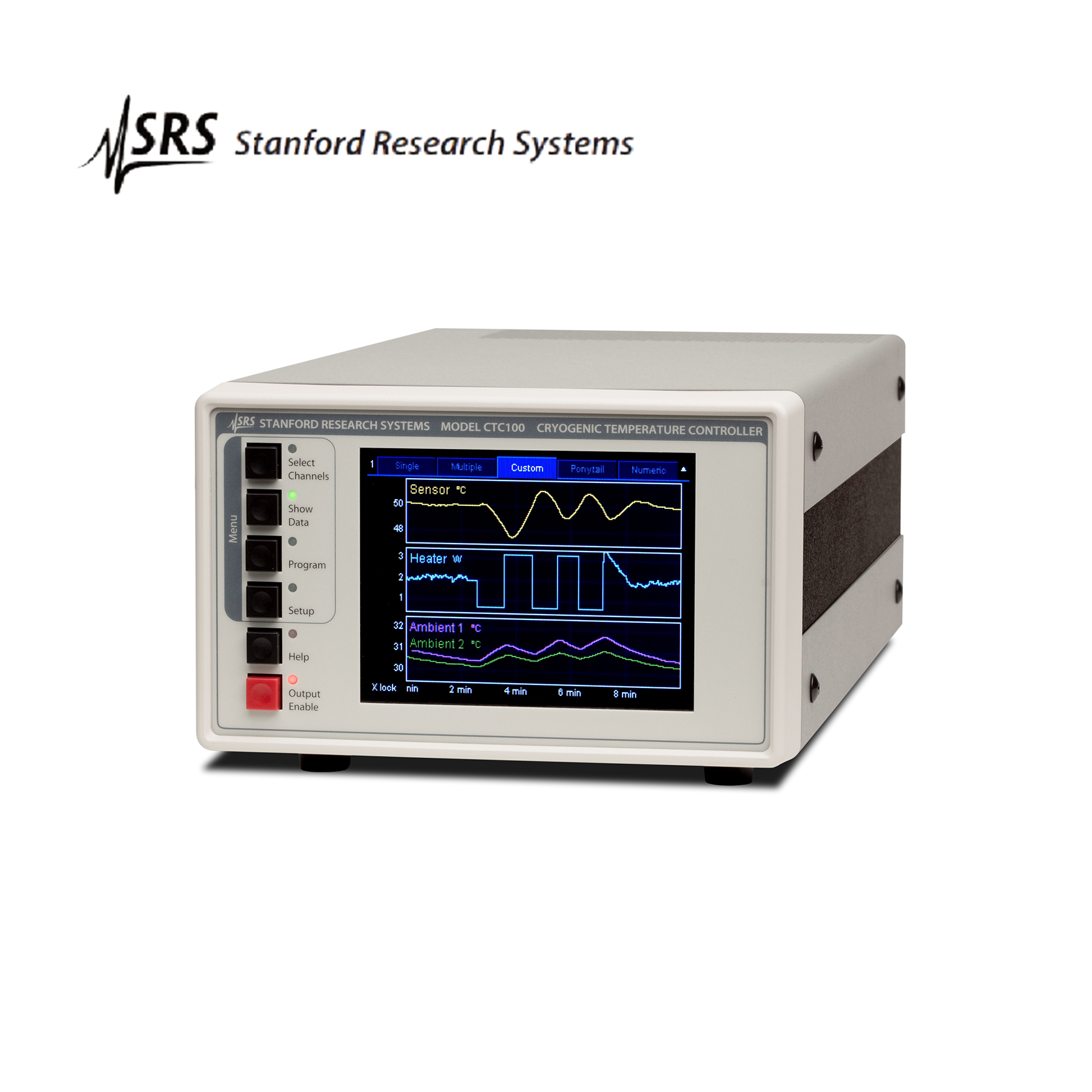

CTC100温度控制器

推出新的 CTC100 低温控制器 — 一种高性能仪器，可以以毫开尔文分辨率监测和控制温度。

CTC100 低温控制器的配置适用于广泛的研究和工业应用。该系统由四个传感器输入、两个供电和四个模拟电压输出以及多达六个反馈控制回路组成。提供四个通用模拟和八个数字 I/O，以及用于自动设置 PID 参数的自动调谐功能。

传感器输入

CTC100 提供四个温度输入，可以读取 RTD、热敏电阻和二极管。每个温度输入通道都有自己的24 位 ADC，有 11 个输入范围，并配备了自己的独立励磁电流源。

包括各种传感器的标准校准曲线，并且可以输入多达 400 个点的自定义校准曲线。每个传感器输入都有高低电平或变化率警报。传感器输入可以进行低通滤波以减少噪声，和/或与另一个通道进行区分。

供电和模拟电压输出

CTC100 有两个加热器输出，每个可以为 25 Ω 加热器提供高达 100 W 的功率。此外，四个模拟电压 I/O 通道可用于在外部放大器的帮助下驱动加热器。

PID反馈控制

CTC100 提供多达六个反馈控制回路，可以通过不断调整加热器功率来对其每个加热器输出提供精确的温度控制。可以选择 CTC100 的任何通道作为每个反馈回路的输入。反馈时间常数可以在 200 毫秒和 10 小时之间调整。

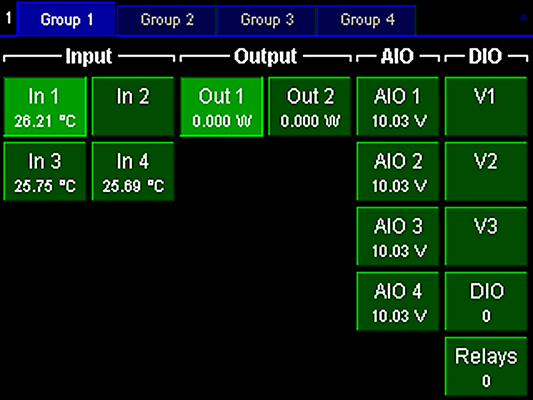

选择菜单

每个通道最多可存储 10 组 PID 参数。设定点可以以固定速率斜升。

模拟和数字 I/O

CTC100 带有四个由24 位 ADC读取的通用 ±10 V 电压 I/O 通道。它还具有 8 个可以与用户程序交互的数字 I/O 通道。

四个 5 A 继电器可用于过程控制。三个虚拟通道，未连接到任何物理输入，允许显示、绘制和记录计算值（例如两个通道之间的差异，或由用户程序计算的值）。

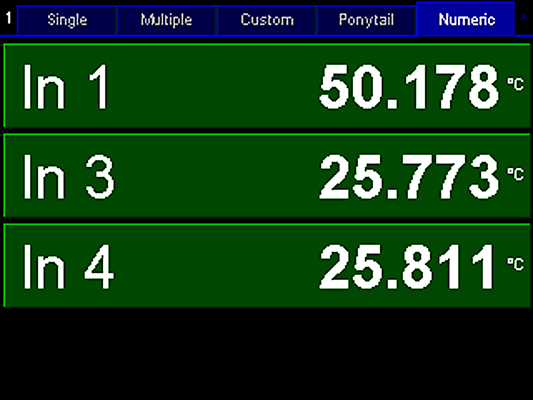

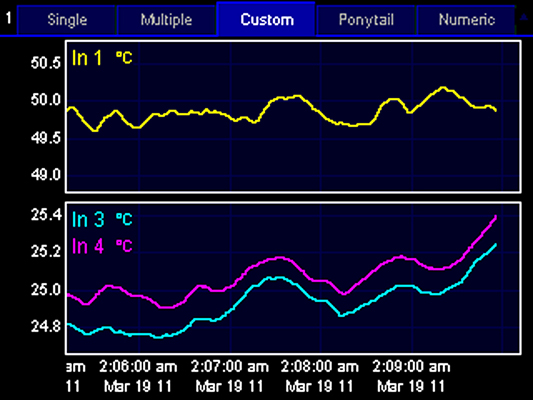

数字和图形显示

CTC100 的彩色 LCD 显示屏可以在图形或数字显示屏上显示温度测量值和加热器输出的任意组合。最多可以在具有公共 Y 轴的单个图形上或具有独立 Y 轴的单独图形上绘制多达八个通道。触摸屏操作使仪器用途广泛且易于使用。

数据记录

每个通道最多可将 100 万个读数记录到 CTC100 的内部存储器中。对于长期存储，可以将数据记录到标准 USB 记忆棒或硬盘驱动器。

通过将 USB 设备插入 PC，可以将记录到 USB 设备的数据传输到计算机。可以从 SRS 网站下载 Windows 应用程序以绘制 CTC100 日志文件。

计算机通讯

CTC100 的每个前面板控件都有相应的文本命令，可以通过 USB、以太网和RS-232或可选的 GPIB 接口发送。

使用 USB 接口时，CTC100 在计算机上显示为标准 COM 端口，可以通过任何与RS-232 端口兼容的软件进行控制。

用户程序

包含一个或多个远程命令的用户程序（宏）可以上传到 CTC100。这是通过通过其中一个通信端口发送它们或将它们作为文本文件保存在 USB 存储设备上然后将设备插入 CTC100 来完成的。程序宏也可以从前面板输入和编辑。
