SR630热电偶监测仪

SR630热电偶监视器

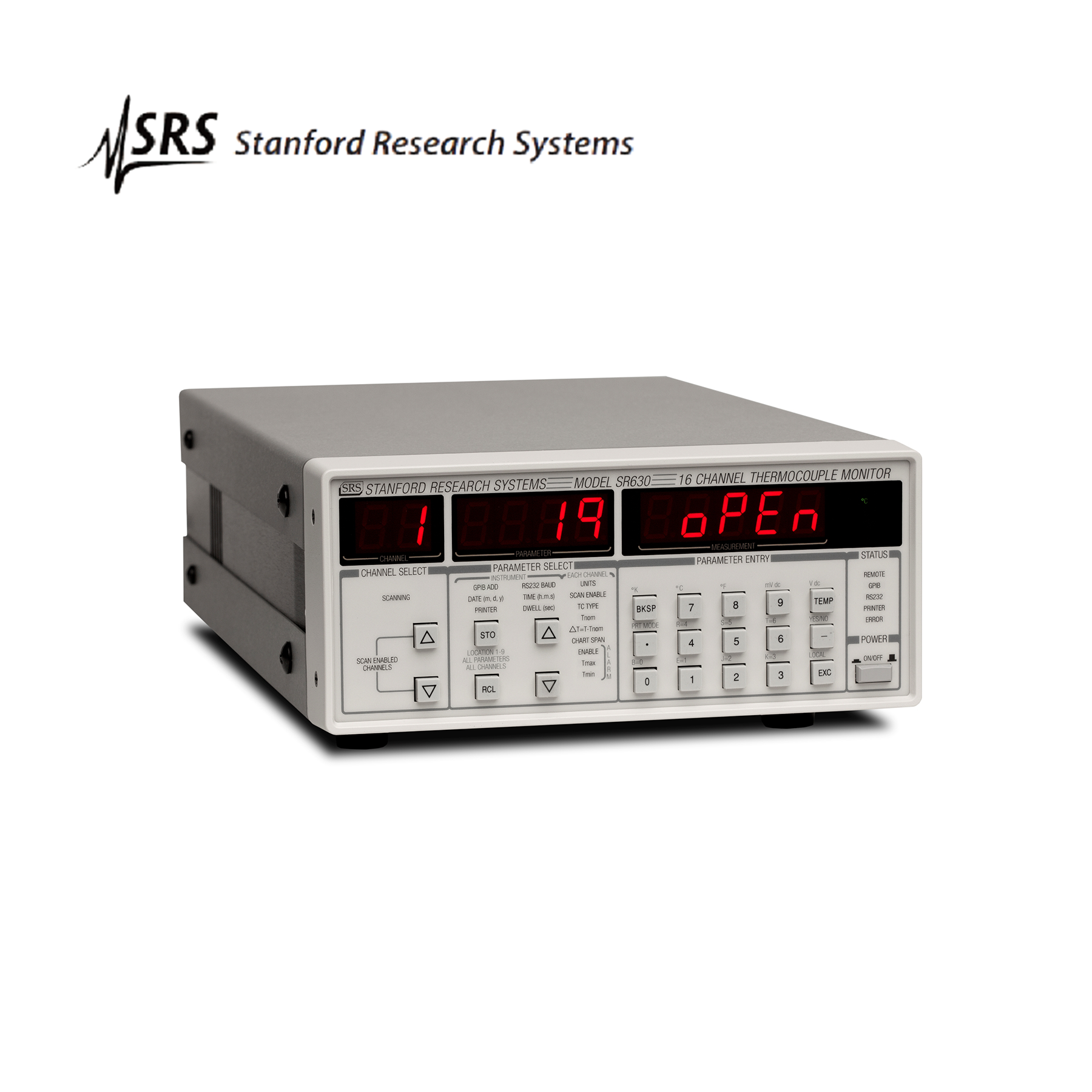

SR630 是一款 16 通道热电偶监视器，设计用于读取、扫描、打印和记录温度或电压。您可以使用七种标准热电偶类型中的任何一种来读取 -200 °C 至 +170 °C 的温度。对于远程监控应用，SR630 可以在非易失性存储器中加盖时间戳并存储多达 2000 个读数，以供日后分析。

SR630 的温度读数可以在前面板上查看或通过仪器的标准RS-232或 GPIB 接口进行查询。此外，标准 Centronics 打印机端口以表格或条形图格式提供方便的硬拷贝输出。

电压监视器

SR630 还可配置为16 通道直流电压表，满量程范围为 30 mV 至 100 V（1 mV 分辨率）。作为电压表，该单元具有 0.05% 的准确度和 1 µV 的输入失调漂移。每个通道都可以独立设置以监控温度或电压，从而使 SR630 在您的应用中更加灵活。四个后面板输出也可用于提供与前四个输入通道的温度成比例的电压。电压输出可用于驱动记录仪或控制外部仪器。

输入

16 个螺钉端子输入安装在后面板等温块上，用于冷端补偿。隔离式差分输入的击穿电压为 250 V，使 SR630 能够应对诸如带电设备的温度曲线分析等困难应用。16 个通道中的每一个都可以独立设置为以°C、°F、K、mV 或 V 为单位显示。同样，可以为每个通道单独设置热电偶类型、标称温度、温度限制和警报，提供完全的灵活性在仪器的配置中。通过前面板或计算机界面可以访问任何通道参数。SR630 可以存储多达九种完整的仪器配置，包括所有 16 个通道的热电偶类型和温度限制。

输出

有四个模拟输出与通道 1 到 4 上的读数成比例。等式的斜率 (m) 和偏移量 (b) Vout = ±mX + b可通过设置相应通道的标称温度和图表跨度来更改。X 是温度或电压，取决于每个通道的设置。

您可以使用模拟输出来驱动图表记录器，或者它们可以为比例温度控制系统提供反馈信号。它们也可用作固定电平的模拟控制信号（通过计算机接口设置）。

警报

每个通道都可以单独设置温度上限和下限。当任何通道超过其预设温度或电压限制时，会发出声音警报和继电器闭合指示。前面板 LED 显示屏将指示哪个通道已超出其限制。

数据记录

内部电池备份时钟/日历用于对温度读数进行时间戳记。SR630 可以设置为以 10 到 9999 秒的间隔在多达 16 个通道上进行扫描、时间戳和记录数据。数据要么立即发送到打印机，要么存储在内部 2,000 点缓冲区中以便稍后输出（通过 GPIB或 RS-232）。

内置打印机接口

标准的 Centronics 打印机接口可以轻松获得温度或电压扫描的硬拷贝输出。提供了两种硬拷贝格式。SR630 可以打印显示多达 16 种不同温度的连续条形图（参见下面的示例）。此外，数据可以以表格格式打印（参见下面和左侧的示例），其中记录了每个通道的时间、日期和温度或电压。

模拟多路复用器

SR630 还可用作 1:15 模拟多路复用器。前 15 个输入通道中的任何一个都可以切换到通道 16 并传递到其他乐器。此功能在 ATE 系统和许多其他监控应用程序中很有用。

可用的热电偶

尽管 SR630 可以读取 B、E、J、K、R、S 和 T 型热电偶，但对于许多应用，K 型（Chromel/Alumel）会很好用。K 型热电偶提供宽温度范围（-200 °C 至 +1250 °C）、低标准误差和良好的耐腐蚀性。
