超深冷冻至-100°C
18 位动态范围
多兆赫读数
读出噪声低的 CCD 传感器
紧凑型相机设计
Greateyes ELSEs系列——ELSEs-1K128、ELSEs-1K256、ELSEs-2K256、ELSEs-2K512
产品介绍
Greateyes基于独特的平台概念，提供约20种的相机系列，用于紫外、可见和近红外的成像和光 谱应用。深度冷却、高品质的CCD探测器可小化集成。高灵敏度传感、超低噪声电子可优化 微弱信号的探测。采用不同的像素模式、传感技术以及传感涂层使成像或光谱应用优化。
全帧CCD传感器集成在真空密闭腔室里，拥有多级半导体冷却以及单一光学窗口。相机提供丰富的功能，例如灵活的像素联用操作、不同的触发和同步模式、可调的软件基线、传感器和散热 系统的温度监控。
特征优势
-
结构紧凑
-
灵活的联用模式
-
量子化效率高达98%
-
满井容量高达700.000 eˉ
-
深度制冷温度低至-100°C
-
读出噪声低至3.5 eˉ
-
18 bit 动态范围
-
水冷和强制风冷
规格参数
相机型号
| 参数 | 型号 |
ELSE-s 1k128 |
ELSE-s 1k256 |
ELSE-s 2k256 |
ELSE-s 2k512 |
||
|
紫外波段增强 |
OE UV BI UV2, BI UV3 |
FI UV BI UV2, BI UV3 |
||||
|
可见光波段增强 |
BI MID |
FI BI MID |
FI |
FI BI MID |
||
|
近红外波段增强 |
DD NIR |
FI DD DD NIR DD MU2 |
DD NIR |
|||
|
像素规格（ 标称） |
1024 × 127 |
1024 × 255 |
2048 × 264 |
2048× 515 |
||
|
像素尺寸 |
26 μm × 26 μm |
15 μm × 15 μm |
13.5 μm × 13.5 μm |
|||
|
满井容量 |
300 keˉ (OE UV)/ 500 keˉ/ 700 keˉ(DD) |
75 keˉ |
100 keˉ |
|||
|
读出噪声典型值(eˉ) @ 50 kHz |
5.5 |
FI 4.2 |
BI 6.0 |
DD 5.7 |
3.7 |
3.5 |
|
可调增益 |
0.4 counts/eˉ (standard mode) |
1.5 counts/eˉ (standard mode) |
1counts/eˉ (standard mode) 0.34counts/eˉ (high capacity) |
|||
|
暗电流(-100°C eˉ/pixel/s) |
0.0004 , 0.005 (DD) |
0.0006 |
0.00025 |
|||
|
芯片等级 |
Grade 0 or grade 1 (标准) |
|||||

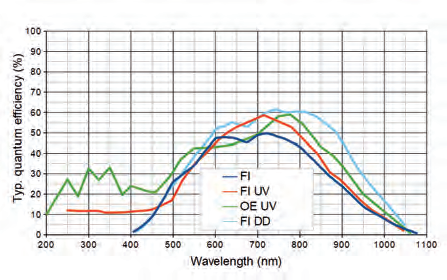

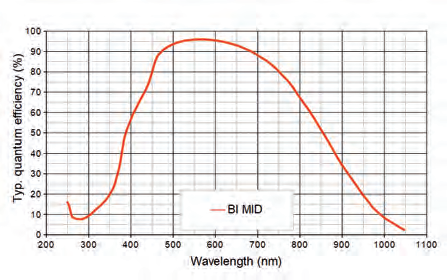

QE曲线：
通用参数
|
读出频率 |
50 kHz, 250 kHz, 1 MHz, 3 MHz (5 MHz for visualization mode; up to 20 MHz with multi-output) |
| 读出节点 | 1k1k & 2k2k 相机有2个输出节点, 2k2k plus & 4k4k 相机有4个输出节点 |
|
AD 转换分辨率 |
18-bit |
|
线性度 |
优于 99% |
|
窗口材料 |
对紫外光敏感的型号为MgF 或UVFS, 其他为BK |
|
法兰-焦平面距离 |
10.0 mm (1k1k, 2k2k plus & 4k4k cameras); 9mm (2k2k camera) |
|
温度监控 |
于CCD 传感器上，及半导体制冷的热端 |
|
数据传输 |
千兆以太网GigE，USB |
|
软件 |
greateyes Vision 软件（Windows 7 / 10） |
|
SDK 和驱动 |
DLL for Windows; LabVIEW, EPICS, Linux, Python以及Tango驱动 (可选) |
|
TTL 接口信号 |
Exposure out, shutter out, 2 external trigger in |
|
工作条件 |
环境温度: 0°C to 35°C ambient, 相对湿度<80% (无结露) |
|
供电 |
1k1k & 2k2k: 80-264 VAC (115/230典型值), 47-63 Hz (50/60典型值), max. 1.1 A (230 V) / 1.9 A (115 V) 2k2k plus & 4k4k: 85-264 VAC (115/230典型值), 47-63 Hz (50/60典型值), max. 1.9 A (230 V) / 3.8 A (115 V) |
|
认证 |
CE |
|
尺寸 |
8.3 cm (3.27ʺ) × 10.0 cm (3.94ʺ) × 13.1 cm (5.16ʺ) (W × H × L, 1k1k & 2k2k camera body) 13.7 cm (5.39ʺ) × 13.7 cm (5.39ʺ) × 17.1 cm (6.71ʺ) (W × H × L, 2k2k plus & 4k4k camera body) |
|
重量 |
2.2 kg (1k1k & 2k2k), 5.4 kg (2k2k plus & 4k4k) |
典型应用
-
拉曼光谱
-
近红外光谱
-
荧光光谱
-
吸收、透射及反射光谱
