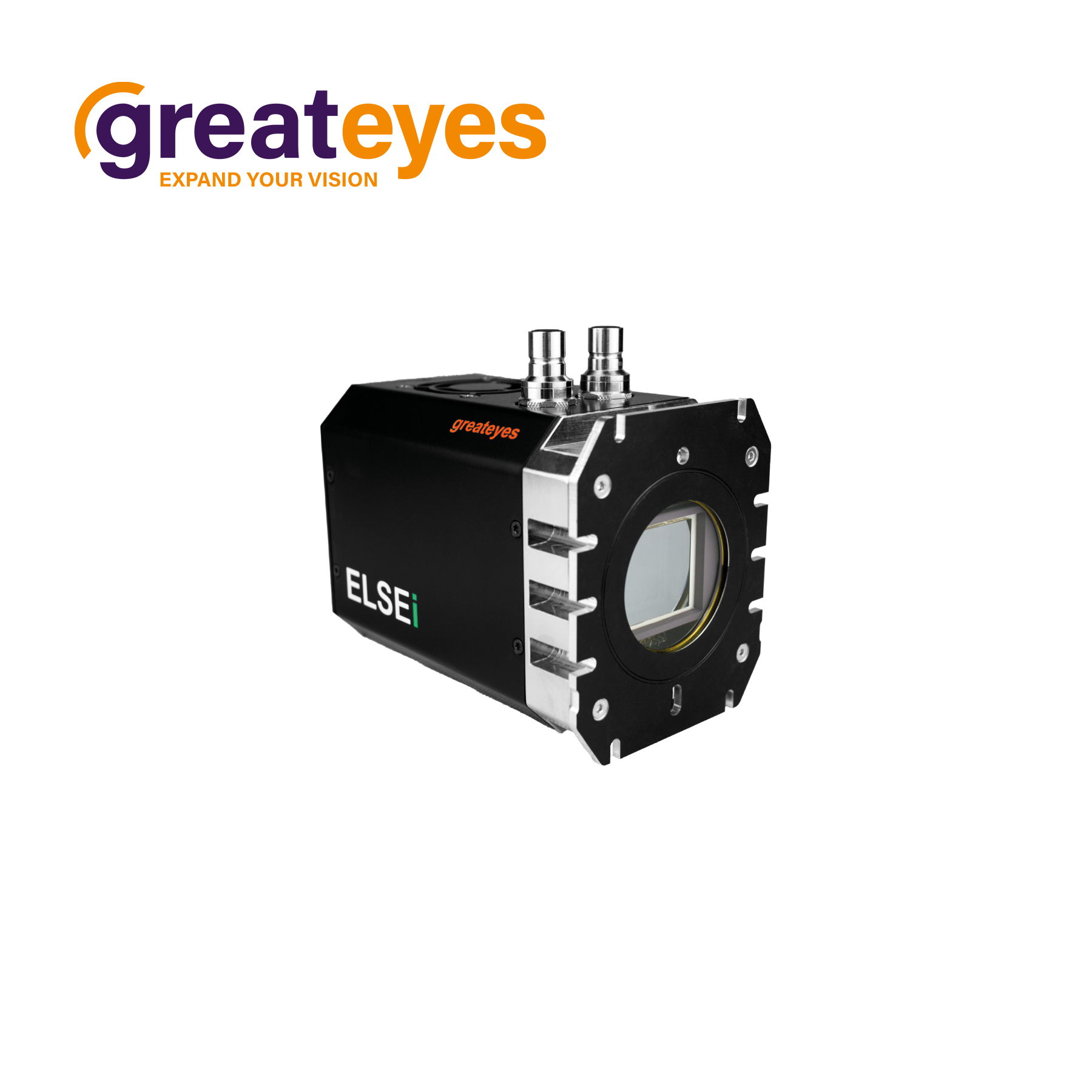

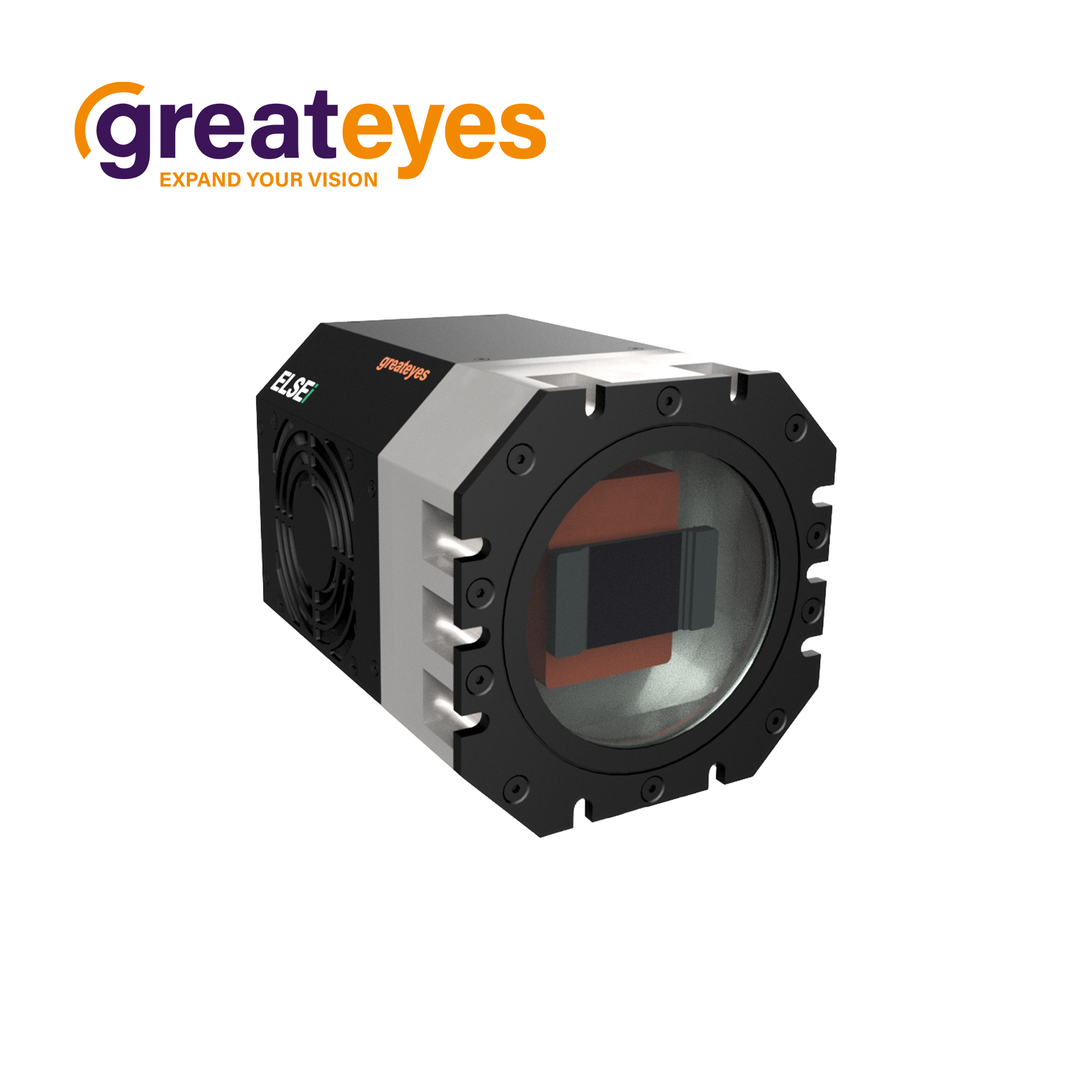

首页  ꄲ  科学级相机.  ꄲ  CCD相机（成像/光谱相机）  ꄲ  Greateyes ELSEi系列——ELSEi-1K1K、ELSEi-2K2K、ELSEi-2K2K Plus、ELSEi-4K4K
ꁆ ꁇ
全帧CCD传感器集成在真空密闭腔室里，拥有多级半导体冷却以及单一光学窗口。相机提供丰 富的功能，例如灵活的像素联用操作、不同的触发和同步模式、可调的软件基线、传感器和散 热系统的温度监控。

结构紧凑

灵活的联用模式

量子化效率高达98%

满井容量高达700.000 eˉ

深度制冷温度低至-100°C

读出噪声低至3.5 eˉ

18 bit 动态范围

水冷和强制风冷

Greateyes ELSEi系列——ELSEi-1K1K、ELSEi-2K2K、ELSEi-2K2K Plus、ELSEi-4K4K

联系我们
ꄴ前一个： 无
ꄲ后一个： Greateyes ELSEs系列——ELSEs-1K128、ELSEs-1K256、ELSEs-2K256、ELSEs-2K512

产品详情

产品介绍

Greateyes基于独特的平台概念，提供用于紫外、可见和近红外的成像和光谱应用的大面阵相机。深度冷却、高品质的CCD相机传感器具有超低噪声，可优化微弱信号的探测。采用不同 的像素模式、传感技术以及传感涂层使成像或光谱应用优化。

全帧CCD传感器集成在真空密闭腔室里，拥有多级半导体冷却以及单一光学窗口。相机提供丰 富的功能，例如灵活的像素联用操作、不同的触发和同步模式、可调的软件基线、传感器和散 热系统的温度监控。



特征优势

  • 结构紧凑

  • 灵活的联用模式

  • 量子化效率高达98%

  • 满井容量高达700.000 eˉ

  • 深度制冷温度低至-100°C

  • 读出噪声低至3.5 eˉ

  • 18 bit 动态范围

  • 水冷和强制风冷



通用参数



读出频率

50 kHz, 250 kHz, 1 MHz, 3 MHz (5 MHz for visualization mode; up to 20 MHz with multi-output)
读出节点 1k1k & 2k2k 相机有2个输出节点, 2k2k plus & 4k4k 相机有4个输出节点

AD 转换分辨率

18-bit

线性度

优于 99%

窗口材料

对紫外光敏感的型号为MgF 或UVFS, 其他为BK

法兰-焦平面距离

10.0 mm (1k1k, 2k2k plus & 4k4k cameras); 9mm (2k2k camera)

温度监控

于CCD 传感器上，及半导体制冷的热端

数据传输

千兆以太网GigE，USB

软件

greateyes Vision 软件（Windows 7 / 10）

SDK 和驱动

DLL for Windows; LabVIEW, EPICS, Linux, Python以及Tango驱动 (可选)

TTL 接口信号

Exposure out, shutter out, 2 external trigger in

工作条件

环境温度: 0°C to 35°C ambient, 相对湿度<80% (无结露)

供电

1k1k & 2k2k: 80-264 VAC (115/230典型值), 47-63 Hz (50/60典型值), max. 1.1 A (230 V) / 1.9 A (115 V)

2k2k plus & 4k4k: 85-264 VAC (115/230典型值), 47-63 Hz (50/60典型值), max. 1.9 A (230 V) / 3.8 A (115 V)

认证

CE

尺寸



8.3 cm (3.27ʺ) × 10.0 cm (3.94ʺ) × 13.1 cm (5.16ʺ) (W × H × L, 1k1k & 2k2k camera body)

13.7 cm (5.39ʺ) × 13.7 cm (5.39ʺ) × 17.1 cm (6.71ʺ) (W × H × L, 2k2k plus & 4k4k camera body)

重量

2.2 kg (1k1k & 2k2k), 5.4 kg (2k2k plus & 4k4k)

相机型号



ELSE-i 1k1k

ELSE-i 2k2k

ELSE-i 2k2k plus

ELSE-i 4k4k

紫外波段增强

BI UV3



                        BI UV3



BI UV2

BIUV4

可见光波段增强

FI

BI BR

BI MID



FI

BI MID



BI MID



FI

BI BR

BI MID



近红外波段增强



DD NIR

DD MU2



DD NIR

DD MU2



DD MU2

像素规格（ 标称）

1024 × 1024(FI)
1056 x 1027(others)

2048 × 2052

2048 × 2064

4096× 4112

像素尺寸

13 μm × 13 μm

13.5 μm × 13.5 μm

15 μm × 15 μm

15 μm × 15 μm

满井容量

100 keˉ

120 keˉ

100 keˉ

150 keˉ

150 keˉ

150 keˉ

350 keˉ

读出噪声典型值(eˉ) @ 50 kHz
@ 1 MHz
@ 3 MHz



3.4
6.7
13.1



3.8

8.7
17.8



4.6
8.5
17.0



4.8
9.5
20.4



3.0
6.3
12.5

可调增益(counts/eˉ)



Standard mode

High capacity

1



1

0.34



0.6

0.2



0.6

0.2



1

0.34

暗电流( eˉ/pixel/s)

@-100°C

0.00015           0.0005

@-90°C

0.0001             0.001



@-90°C

0.00008



@-90°C

0.00008                0.00006

芯片等级

Grade 0 or grade 1 (标准)





典型应用



  • 活体荧光生物成像

  • 天文观测

  • LIBS 光谱仪

  • 中子层析成像

  • EL / PL 成像

  • 超冷量子研究
