SIM900 主机箱

SIM900 主机箱

SIM（小型仪器模块）是一个健壮，灵活的平台，其中最多八个高性能仪器共享相同的紧凑型大型机和计算机接口。与其他模块化系统不同，前面板和计算机操作都是可能的。使用SIM卡，您可以获得所需的功能，同时避免了不必要的功能的成本。您可以从越来越多的模块选择中配置自己的系统。

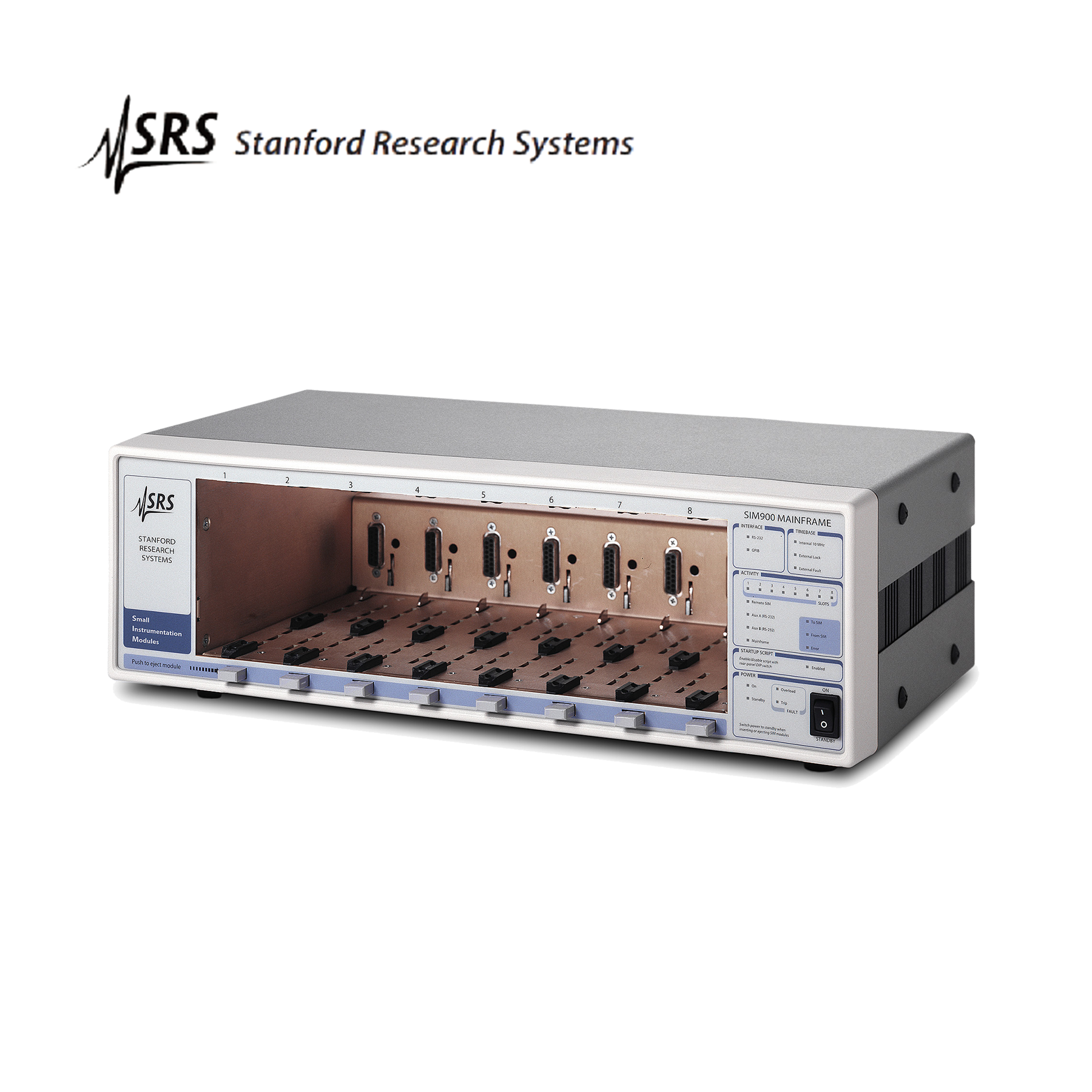

SIM900大型机是安装SIM系统的平台。大型机提供电源，计算机接口，时钟同步和单个模块状态。八个内部模块插槽可容纳单宽和双宽模块。对于偶尔需要在实验旁边进行模块的应用，后方面板连接器和大型机外9^{个模块的互连电缆许可操作。}

通讯

大型机带有标准的RS-232主机接口和GPIB（IEEE-488.2）作为选项。所有对单个模块的命令和查询均通过大型机主机接口路由。消息是根据其端口号进行路由的，大型机将数据无缝传输到适当的目的地。该消息系统还用于通过两个辅助RS-232端口进行通信。使用这些端口，可以通过主大型机中的一个主机接口来控制任意数量的SIM900大型机和其他RS-232仪器。

大型机中的每个端口都有独立的511字节输入和输出队列。大型机还可以执行通过端口通信时所需的任何速率改编。专用的“ Eavesdrop” RS-232端口提供了与大型机的所有通信的回声，以简化新设置的调试。

时态

大型机为模块提供了主机10 MHz时钟，将其内部时间表锁定到此参考。 SIM900中的主时钟基于低噪声晶体振荡器。可选的时态输入（选项02）允许将主时钟锁定到外部10 MHz参考（例如SIM940 Rubidium Standard）通过后面板BNC输入。

启动脚本

SIM900中的非易失性存储器中保留了4000个字节启动脚本。启用后，每次打开大型机时都会执行存储在脚本中的命令。这提供了一种简单的方法，以确保所有模块自动设置为所需的启动配置。

前面板

前面板LED指标为大型机提供状态信息，并监视主机和已安装模块之间的通信。指示器显示主机接口，时态，通信状态，启动脚本和电源信息。

电源

所有模块均来自±5 V，±15 V和+24 V的各种组合。这些良好的调节和过滤的直流电压均由大型机电源提供，该电源被迫冷却以保持稳定的性能。在电压或短路时，所有耗材均受到跳闸电路的限制。
