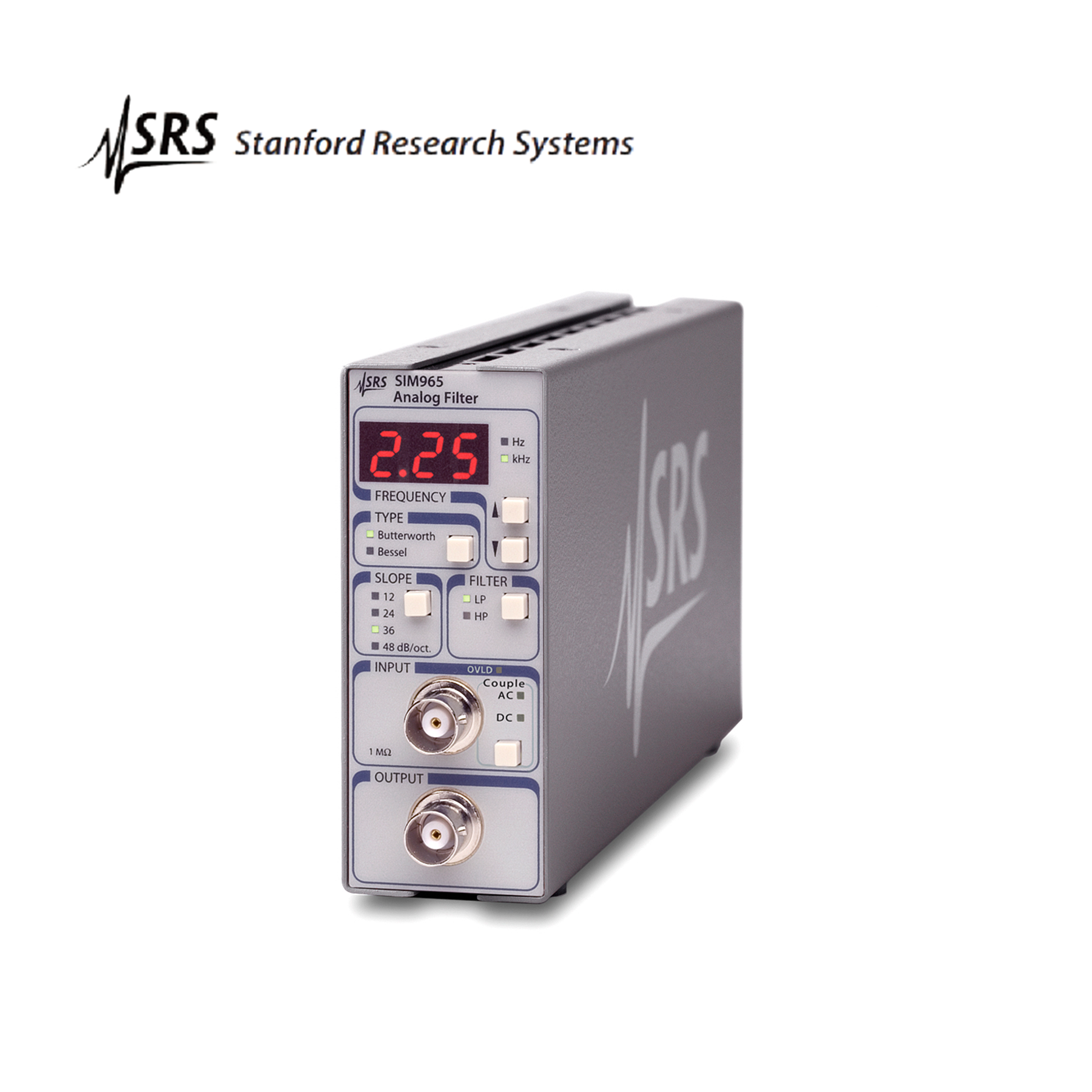

SIM965 可编程滤波器

SIM965 Bessel＆Butterworth滤波器

SIM965模拟滤波器非常适合需要Bessel或Butterworth滤波器的信号调节应用。贝塞尔过滤器提供了干净的步骤响应（可以忽略不计过冲）和线性相位响应，而Butterworth滤波器则提供了出色的传球平坦度，并有些过冲。从前面板选择了高通或低通滤波的选择。将截止频率设置为具有3位分辨率的截止频率，并为任何一种滤波器类型提供12、24、36或48 dB/八度降低的选择。

SIM965接受±5 V之间的输入信号，并且具有统一增益。它的低噪声和低谐波失真，带宽大于1 MHz，使其在敏感的模拟应用中理想。如果需要信号放大，则应考虑SIM910 JFET前置放大器或SIM911 BJT前置放大器。

最多可以在一个SIM900大型机中容纳八个SIM965模块。大型机可以级联，允许用于复杂应用程序的无限数量的过滤器通道。

SIM965也是完全可编程的。所有功能都可以通过SIM900大型机从计算机控制。RS-232和GPIB接口都由大型机支持。

SIM965中的数字控制电路设计具有特殊的时钟架构，仅在更改设置时，微控制器才会打开。这可以确保没有数字噪声会污染低级模拟信号。

步骤响应（贝塞尔过滤器）

步骤响应（Butterworth滤波器）

弗雷克。响应（贝塞尔过滤器）

弗雷克。响应（Butterworth滤镜）







SIM965规格
输入
阻抗	1MΩ
耦合	AC或DC
获得	1×
最大限度。输入	±5 V（48 dB/oct butterworth设置） ±7 V（36 dB/oct butterworth设置） ±10 V（所有其他Butterworth设置和所有Bessel设置）
筛选
筛选	低通或高通
可调频率。范围	1 Hz至500 kHz
解决	3位
类型	Butterworth，贝塞尔
滚动	12 dB/oct。，24 dB/oct。，36 dB/oct。或48 dB/oct。
输出
噪音	<200 µVRM（1 MHz带宽）
thd	1 kHz的0.01％（80 dB）
一般的
工作温度	0°C至40°C （非耦合）
界面	串行通过SIM界面
连接器	BNC（2前，1后） DB15（男性）SIM界面
力量	由SIM900大型机提供的电源，或者由用户提供的直流电源（±15 V和+5 V）（可选）。
方面	1.5“×3.6”×7.0“（WHL）
重量	1.5磅。
保修	一年
