SR542 低抖动光学斩波器

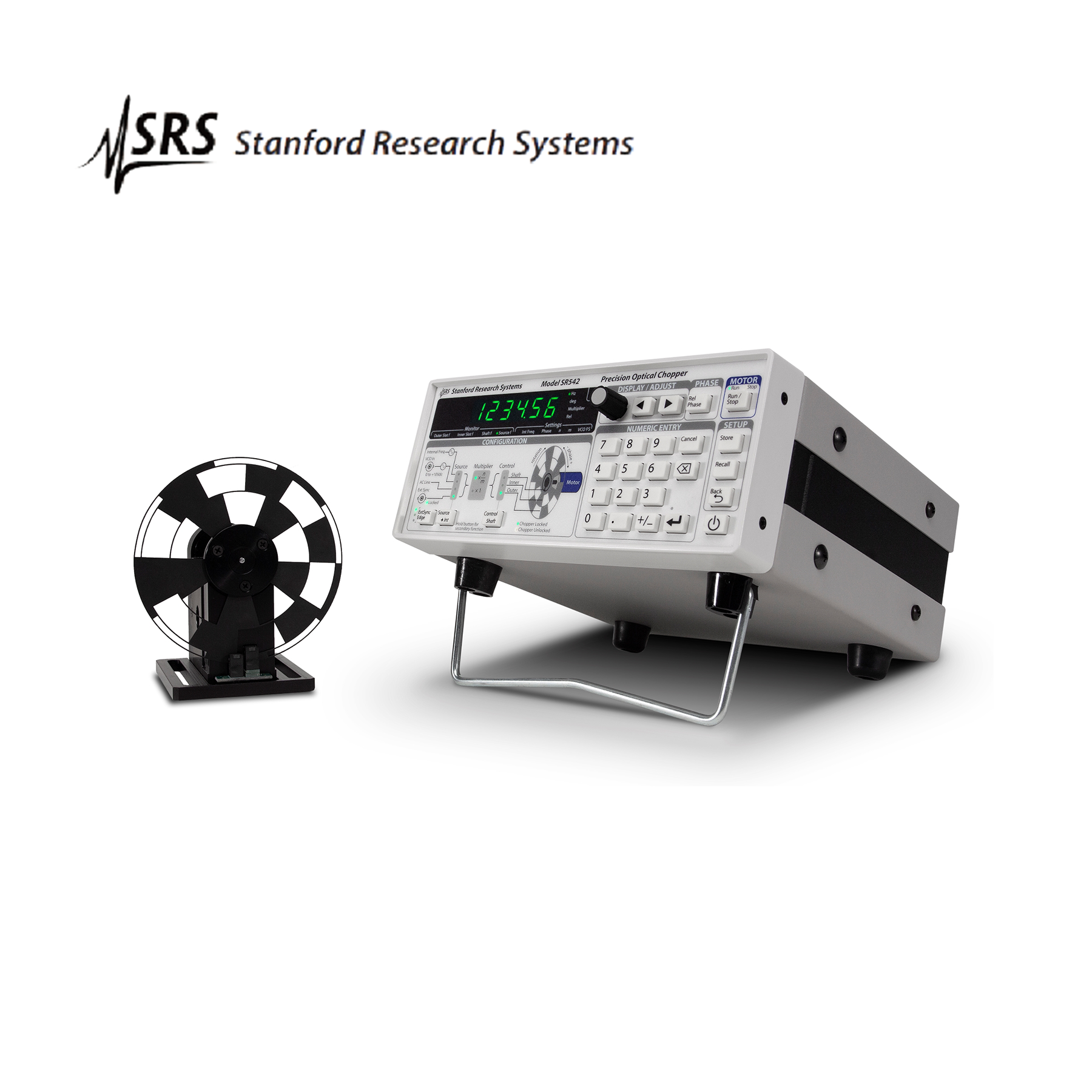

SR542光斩波器

光学斩波器提供了调制激光的直接方式。SR542 精密光学斩波器提供增强的功能和可配置性以及优化的斩波性能。无论您的应用需要一流的相位抖动性能、跟踪外部参考、宽频率范围、两波照片混合还是多个斩波器的同步，SR542 都能完成工作。

灵活配置

斩波器可以同步到各种输入源，包括外部频率参考（正弦波或 TTL/CMOS）、内部时钟（晶体振荡器）、VCO 输入（0 至 +10 VDC）或 AC 线路（50 Hz至 60 赫兹）。几乎消除了长期频率漂移。可以实现低至 0.4 Hz 或高达 20 kHz 的斩波速率（取决于刀片）。

用户可编程的乘法器和除法器可在一次谐波、次谐波或分数谐波处实现斩波率。

用户可以选择内槽、外槽或轴（每转一个脉冲）以锁相到缩放的初级参考。相位偏移很容易以 0.01° 的分辨率进行调整，并且可以将相对相位设置为零相位参考，将来的调整是相对的。

斩波器头

斩波器头采用无槽、无刷直流电机 (BLDC)，可最大限度地减少机械振动并有助于保持光学设置安静。此外，没有直流电机换向器电刷的磨损，延长了斩波头的使用寿命。

精密光刻黑化不锈钢斩波器刀片有多种单频和双频设计，以及可变占空因数设计。刀片蚀刻的严格公差确保了光斩波信号的低相位抖动。

斩波器头可以使用开槽底板（两英寸槽间距）安装到标准的一英寸光学面包板上，也可以使用随附的夹紧旋钮安装到半英寸光学柱上。

可拆卸的护罩可防止与操作斩波器头发生意外碰撞。

虽然 BLDC 电机通常由高频 PWM 信号控制，但 SR542 使用具有三相未斩波正弦驱动电流的模拟电流放大器来消除传统 PWM 驱动器的高频 EMI 挑战。

参考输出

六个始终可用的后面板参考输出为多台仪器的同步提供了灵活性，包括级联斩波器或触发其他仪器（锁定放大器、示波器等）的能力。可用输出包括 Source（主要内部时钟，可以自由运行，或锁相到 AC 线路、Ext Sync 或 VCO 输入）、Inner Slots、Outer Slots、Shaft  （每机械旋转一次）、和和差（f外部 ±  f内部）。所有输出都是通过 50 Ω 的 0 至 +5 V 方波。

直观的前面板

SR542控制器前面板显示斩波器控制回路框图，便于查看仪器配置，操作更直观。可以通过数字键盘或旋钮输入数字设置。

快门模式

SR542 也可以用作简单的光学快门。内部频率设置为 0 Hz 时，斩波器刀片的静态旋转方向可以通过相位设置来控制。通过正确选择阶段，用户可以交替通过或阻塞光束。
