SR844 锁相放大器

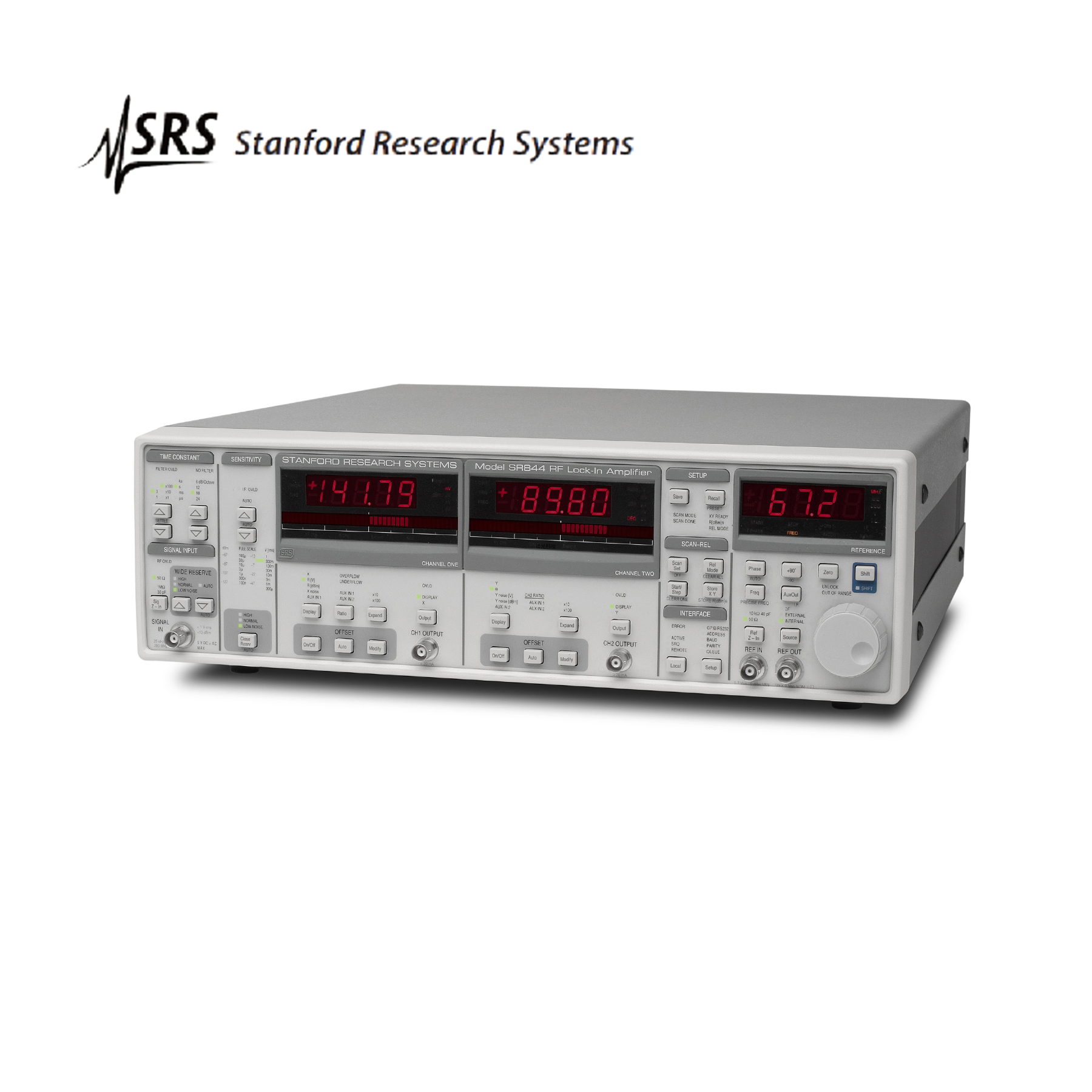

SR844 200 MHz 锁相放大器

SR844 是 SRS 提供的最宽带宽锁相放大器。它提供无与伦比的性能，频率范围为 25 kHz 至 200 MHz，具有高达 80 dB 的无漂移动态储备。SR844 包括 SRS DSP 锁相放大器所期望的许多功能、易于操作和可编程性。

数字技术

SR844 使用与 SR850、SR830 和 SR810 锁相放大器相同的高级 DSP 技术。与模拟仪器相比，DSP 具有许多优势——高动态储备、低零漂移、精确的 RF 相移和正交性以及数字输出滤波。

信号输入

SR844 具有 50 Ω 和 1 MΩ 输入。1 MΩ 输入用于低频下的高源阻抗，或与标准 10× 示波器探头一起使用。50 Ω 输入提供最佳的射频信号匹配。满量程灵敏度范围为 1 Vrms （+13 dBm） 至 100 nVrms （-127 dBm）。可以 20 dB 的增量选择高达 60 dB 的 RF 衰减或 20 dB 的 RF 增益。增益分配可以优化，以提供高达 80 dB 的动态储备。

参考

SR844 提供外部和内部基准操作。在这两种情况下，无需任何手动选择，即可覆盖整个 25 kHz 至 200 MHz 频率范围。外部参考输入具有自动阈值功能，可锁定到正弦、方波或脉冲信号。内部参考是数字合成的，可通过 3 位频率分辨率进行调节。

2F 分量的谐波检测可用于内部和外部参考模式。

与锁相基准相位同步的基准输出（1.0 Vpp 方波，50 Ω）在外部和内部模式下均可用。

输出过滤器

可以选择 100 μs 到 30 ks 的时间常数，可选择 6、12、18 或 24 dB/oct 滚降。对于高带宽、实时输出，可以完全绕过滤波。在这种“无滤波器”模式下，有效时间常数约为 30 μs，模拟输出每 10 到 20 μs 更新一次。

易于操作

SR844 易于使用。所有乐器功能均通过前面板键盘进行设置，旋钮用于快速调整参数。非易失性存储器中可存储多达 9 种不同的仪器配置，以实现快速、可靠的仪器设置。标准 RS-232 和 GPIB （IEEE-488.2） 接口提供与数据采集系统的连接。

有用的功能

自动功能允许自动设置经常调整的参数。灵敏度、动态储备、相位和偏移都通过简单的按键快速优化。

offset 和 expand 功能对于评估信号中的微小波动非常有用。使用自动偏移功能将输入归零，而 output expand 将分辨率提高多达 100×。

Ratio 模式用于将信号标准化为外部施加的模拟电压。消除源强度波动的影响很有用。

通过多达 11 个频率的可编程扫描，可以从前面板轻松进行传递函数测量。在扫描中的每个频率调用设置和偏移。

模拟输入和输出

两个显示器各有一个用户定义的输出，用于测量 X、Y、R、R（dBm）、Θ 和 X 噪声或 Y 噪声。两个用户可编程DAC 提供 -10.5 V 至 +10.5 V 输出，分辨率为 1 mV。这些输出可以从前面板或通过计算机接口进行设置。

此外，还有两个通用模拟输入。这些是 16 位 ADC，可以显示在前面板上，通过接口读取，或用于对输入信号进行比率。

内部存储器

SR844 具有两个 16,000 点内存缓冲区，用于以高达 512 个样本/秒的速率记录每个测量显示的时间历史记录。可以使用任一接口从缓冲区传输数据。此外，还提供了一个触发输入，用于将数据记录与外部事件同步。
